弹性联轴器的工作原理是什么？
工作原理：
平行槽型考虑到了不减弱森谨卜承受纠正偏差能力的情况下使切槽变短，短的切槽可以使联轴器的扭矩刚性增强并交叠在一起此穗，使它能够承受相当大的扭矩。这种性能使它适用于轻负荷的应用。
弹性联轴器特点:
（1）一体成型的金属弹性体；
(2)零回转间隙 、可同步运转；
(3)弹性作用补偿径向 、角向和轴向偏差；
晌答 (4)高扭矩刚性和卓越的灵敏度；
(5)顺时针和逆时针回转特性完全相同；

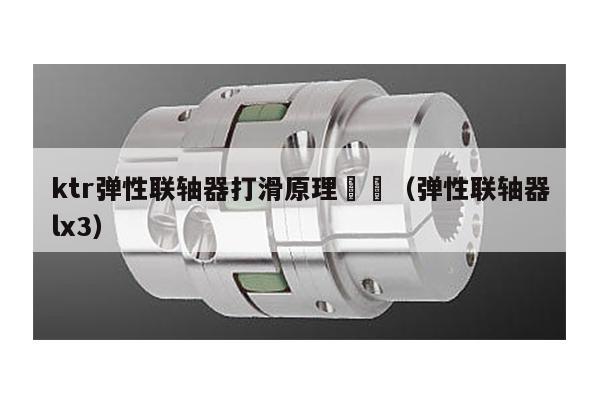

弹性联轴器到底是什么原理，怎么使用的，为什么可以传输，求图，
弹性联轴器有很多种，从大类来看，一类是用于动力传输的，对于传递的定位精度没有要求；另一种是精密传动用的零背隙联轴器，这里主要就第二类详橡锋细介绍一下。弹性联轴器，顾名思义，就是联轴器中有弹性元件，弹性元件的目的在于补偿安装时的对中偏差，吸收冲击和振动等作用。
零背隙的弹性联轴器一般有这么几种：
螺旋切缝联轴器，这种在北美广泛使用，但国内用的并不是最多的，还没推广开，它采用螺旋线切缝降低联轴器的弯曲柔度，从而可以补偿安装时的对中偏差，此联轴器的好坏取决于材料和切缝形式的设计。这种联轴器对于对中时的角度备如肢偏差有很好的仿世补偿作用
十字滑块联轴器，这种联轴器采用十字滑块作为弹性元件，由于滑块可以滑动，所以安装的对中偏差不会对轴承等其它传动系统零部件造成附加的弯矩，从而延长传动系统的寿命。这种联轴器对于对中时的同轴度偏差（平行偏差）有很好的补偿作用
梅花联轴器，这种联轴器通常采用高硬度的聚氨酯作为弹性元件，传递扭矩能力比较强，而且具有吸收冲击和振动的能力
波纹管联轴器，这种联轴器的扭转刚度较高，对于对中偏差的补偿能力属于中等水平，一般用于精度要求很高的应用
膜片联轴器，分为单膜片联轴器和双膜片联轴器，单膜片联轴器对于同轴度对中偏差没有补偿能力，双膜片联轴器对于同轴度对中偏差具有补偿能力。这种联轴器也用于传递精度要求很高的应用
推荐一篇文章，里面有详细的介绍：
带传动产生弹性滑动和打滑的原因是什么
【太平洋汽车网】1、皮带预紧力不够，如果有拉紧装置可以调整下。2、皮带或者是驱动装置表面太脏，造成摩擦力不兄旅够。3、驱动电机出力不够也会造成皮带传送过程中的弹性滑动。4、驱动端和滑动端角度偏差，需要重新找正。
一、含义不同：带的弹性滑动是除同步带以外的带传动都是有的正常现象，原因的是皮带的松边和紧边的拉力不同，而两个变形长度就不一样了，所以就会有弹性滑动来过渡。
弹性滑动是发生在带与带轮接触的区域上，是带传动的固有特性，是不可避免的；打滑是带的全面滑动，将引起带的磨损和传动失效，是可以限制的。
二、范围不同：当带不传递载荷时，滑动角为零。弹性滑动只发生在带的滑动弧上，随着载荷的增加，滑动角逐渐增大，而静角逐渐减小。
当滑动角增大到带轮包角时，达到极限状态，带传动的有效拉力达到最羡尘凳大（临界）值。如果工作载荷继续增大，则带与带轮间就将发生显著的相对滑动，即产生打滑。由于带在大轮上的包角总是大于在小轮上包角，所以打滑总是首先在小带轮上发生。
三、原因：弹性滑动是由于带的兄闷弹性变形和拉力差（有效拉力）所引起的滑动，是不可以避免的。而打滑是由于过载引起的全面滑动，是可以利用调解中心距，增加张紧装置，减载的方式避免的。打滑虽说可以让传动失效，倒也保护了带传动其它零部件不受损害。
滑动原理带传动工作时，由带的紧边和松边拉力不相等，使带的两边伸长量也不相等，从而导致带与带轮接触面之间的微量相对滑动。在主动带轮上，带由A1点运动到B1的过程中，带所受拉力由F1逐渐减少到F2，带的弹性伸长量相应地逐渐减少。
因此，带相对于主动轮向后退缩，使得带的速度低于主动轮的圆周速度。在从动轮上，带由A2点运动到B2点的过程中，带所受拉力由F2逐渐增加到F1，带的弹性伸长量相应地逐渐增大，因此带相对于从动带轮微微地向前被拉长，使带的速度大于从动轮的圆周速度。
