目前常用的联轴器型号和应用场合
更多型号请询问上海松铭传动机械有限公司技术部
联轴器是机械传动系统中的重要组成部分，常用于联结两轴或轴与回转件以传递扭矩及运动，广泛的应用于冶金、化工、机械、车船、电子、飞机等工业部门。
联轴器一般分为刚性联轴器和挠性联轴器两大类。
1、刚性联轴器:
刚性联轴器有刚性元件组成，适用于两轴线许用相对位移量甚微的场合。此类联轴器结构简单，体积小，成本低。
挠性联轴器
挠性联轴器又分为金属弹性元件挠性联轴器和非金属弹性元件挠性联轴器两大类。
(1)金属弹性元件挠性联轴器:
金属弹性元件挠性联轴器有以下主要特点:
1.弹性元件强度较高，比传递同等扭矩郑银弯的其它联轴器体积小，结构紧凑。
2.性能稳定，使用寿命长。
3.制造较复杂，成本较高。
金属弹性元件多为膜片、波纹管、连杆、金属卷簧、板簧。金属弹性元件联轴器广泛地应用于:
1.具有较大功率和较高转速的泵和风机，大功率的内燃机、压气机、燃气轮机。
2.具有冲击扭矩较大，负载变化剧烈的破碎机械。
3.精密传动机械，数据传输系统，如数控机床。
4.有高温、高精度要求的如纺织、造纸、印刷、包装机械。
5.本公司生产的膜片联轴器属此类型联轴器。
(2)非金属弹性元件挠性联轴器:
非金属挠性元件的材料主要是橡胶以及工程塑料(尼龙).使用非金属弹性元件的联轴器具有以下特点:
1.具有较高的阻尼减震特性，消震能力较强。
2.具有结构多样及良好的喊闷绝缘性能。
3.耐油性和耐热性比较差，负荷性能不够稳定。
4.在运转中无需润滑，维护简便.
5.本公司生产的非金属弹性元件挠性联轴器品种有柱销联轴器、柱销齿式联轴器、弹性柱销联轴器、梅花弹性联轴器、轮胎式联轴器、滑块式联轴器、尼龙内齿圈鼓式联轴器。
联轴器的选定:
1.选择适当的形式:根据机械特性的要求，如传递扭矩大小、刚度要求、震动、冲击、耐酸碱腐蚀、传动精度等等，确定合适的类型。
2.计算扭矩:
联轴器传递的最大扭矩应小于许用扭矩值.最大扭矩的确定应考虑机器制动所需要加减速扭矩和过载扭矩.但是在设计时资料不足或分析困难，最大扭矩不易确定时，可按计算扭矩选用.即不超过许用扭矩值。
计算扭矩Tc:用下列公式计算
Tc=KT
T=9550×Pw/n=7020×PH/n
式中T=理论扭矩N.m
K---工作情况系数，可参考JB/ZQ4383-86 《联轴器的载荷分类及工作情况系数》选用，通常1﹤K﹤5。
Pw ---驱动功率，Kw
PH---驱动功率，马力
n----转速，rpm
3.确定孔径范围(注:主从动轴径不同时，应按大端直径选用联轴器的规格)。
4.确定轴孔径及键搏顷(或胀紧联结套)的形式。
鼓型齿式联轴器和直齿联轴器的区别有哪些？
鼓形齿式联轴器的外齿分为直齿和鼓形齿两种齿形，鼓形齿式联卖答轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。
鼓形齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。鼓型齿式联轴器在工作时，因此，齿式联轴器需在有良好和密封的状态下工作。泊头市万盛联轴器有限公司——鼓型齿式联轴器厂
鼓型齿式联轴器和直齿联轴器的区别：
承载能力强。在相同的内齿套外径和联轴器大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15～20%；
角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1ordm；，而鼓形齿式联轴器的许用角位移为1ordm；30''，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；
鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长；
外齿套齿端呈喇叭形状，使中袭慧内、外齿装拆十分方便。
传动效率高达99.7%。 基于经上特点，国内外已普遍以鼓形齿替代直齿式联轴器。UMA生产的鼓形齿式联轴器品种规格齐全，并符合相应的标准。 鼓形齿式联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。
鼓形齿式联轴器就是在直齿齿式联轴器的基础上为满足大倾角、变倾角、小尺寸和高可靠性等技术要 求发展起来的。鼓形齿联轴器的结构基本上是对称的。从齿顶方向看外齿轴套上的齿为鼓形齿，齿厚从中心到两边逐渐减小，与它相啮合的内齿圈上的齿为直齿。由于外齿轴套齿顶和齿面都是弧形的，因此整个联轴器是双活节的，并且是挠性的，这样就可以适应两个轴线间的较大偏角。鼓形齿联轴器在生产实践中发挥着重要的作用。它可以补偿两联接轴因轴线不重合引起的角误差，轴向和径向安装误差，允许两轴有一定的位移。
鼓型齿式联轴器的型号：
GICL、GIICL系列鼓形齿式联轴器 ，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机禅衡械等各类机械的轴系传动。
GⅠCL、GⅠCLZ型—鼓形齿式联轴器(JB/T 8845.3 — 2001)
GⅡCL、GⅡCLZ型—鼓形齿式联轴器 (JB/T 8845.2 — 2001)
GCLD 型—鼓形齿式联轴器 (JB/T 8845.1 — 2001)
WGP 型—带制动盘鼓形齿式联轴器( JB/T7001 — 93)
WGC 型—垂直安装鼓形齿式联轴器(JB/T7002 — 93)
WGZ 型—带制动轮鼓形齿式联轴器(JB/T7003 — 93)
WGT 型—接中间套鼓形齿式联轴器(JB/T7004 — 93)
TGL 型—尼龙内齿圈鼓形齿式联轴器 ( JB/T5514 — 91)
WGJ 型—接中间轴鼓形齿式联轴器(JB/T8821 — 1998)
NGCL 型—带制动轮型( JB/ZQ4644 — 97)
NGCLZ 型—带制动轮型 (JB/ZQ4645 — 97)
WG 型—带制动轮型 (JB/ZQ4186 — 97)
CL型齿式连轴器
CLZ型齿式连轴器
NL 型—尼龙内齿圈鼓形齿式联轴器 (DB 3202-87)
鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,鼓形齿联轴器 可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。
泊头市万盛联轴器有限公司鼓型齿式联轴器的图片：
34齿尼龙联轴器属于哪一类

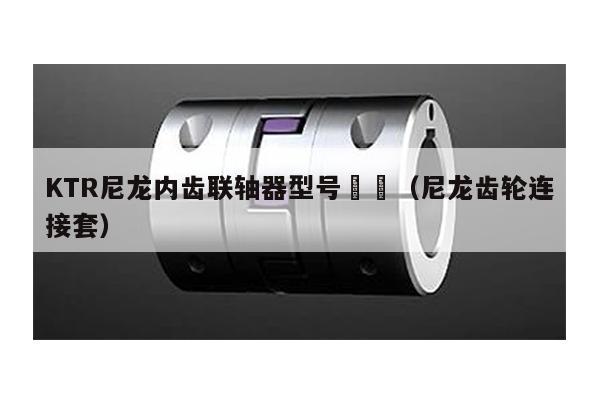

KTR BOWEX-I-80尼龙盘34齿,BoWex 曲齿齿轮联轴器是用于强嫌族握制锁定扭矩传输的柔性轴连接，特别适用于补偿轴向、径向和角轴位移。 根据曲齿穗烂原理操作避免了角和径向位移的花键中的边缘压力，使BoWex 曲齿齿轮联轴器几乎没有磨损。 尼龙-钢-组合 轴向插入，组装方便 扭矩从 5 到 2,500 Nm 非常好的电绝缘能力 良好的耐化学品性 符合 ATEX 聚酰胺材料的高机械强度 良好的尺寸精度,如果您需要KTR BOWEX-I-80尼龙盘34齿的产品,您可以随时联系我们的工程师同时我们还经营：KTR BOWEX-M-38橡芹庆胶机械发动机飞轮法兰通用工程专用KTR BOWEX-Junior-14尼龙内齿圈套两部件KTR BOWEX-M-48尼龙内齿联轴器KTR BOWEX-Junior-14高强度耐磨尼龙内齿联轴器36齿曲面鼓形联轴器KTR BOWEX-M-24
联轴器的型号规格有那些？
联轴器属于机械通用零部件范畴，是用来连接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。
联轴器的型号规格简介：
刚性联轴器标准
BG/T 5843-1986 凸缘联轴器
JB/T 7006-1993 平行轴联轴器型式基本参数尺寸
无弹性元件挠性联轴器标准
JB/T 3241-1991 SWP型部分轴承座十字轴式万向联轴器（代替JB 3241-83）
JB/T 3242-1993 SWZ型整体轴承座十字轴式万向联轴器（代替JB 3242-83）
JB/T 5513-1991 SWC型整体叉头十字轴式万向联轴器
JB/T 7341-1994 SWP、SWC型十字轴式万向联轴器 十字包型式与尺寸
JB/T 5901-1991 十字轴万向联轴器
GB/T 7549-1987 球笼式同步万万向联轴器型式、基本参数和主要尺寸
BG/T 7550-1987 球笼式同步万向联轴器 试验方式
JB/T 6140-1992 重型机械用球笼式同步万向联轴器
JB/T 6139-1992 球铰式万向联轴器
JB/T 5514-1991 TGL鼓形齿式联轴器
JB/T 7001-1993 WGP型带制动盘鼓形齿式联轴器型式、参数和尺寸
JB/T 7002-1993 WGC型带制动盘鼓形齿式联轴器型式、参数和尺寸
JB/T 7003-1993 WGZ型带制动盘鼓形齿式联轴器型式、参数和尺寸
JB/T 7004-1993 WGT型带制动盘鼓形齿式联轴器型式、参数和尺寸
JB/T 8854.1-1999 GCLD型鼓形齿式联轴器（代替ZBJ 19013-89）
JB/T 8854.2-1999 GICL、GIICL型鼓形齿式联轴器（代替ZBJ 19013-89）
JB/T 8854.3-1999 GICLZ、GIICLZ型鼓形齿式联轴器（代替ZBJ 19014-89）
JB/T 8821-1998 WGJ型接中间轴鼓形齿式联轴器
GB/T 6069-1985 GL滚子链联轴器
金属弹性元件弹性联轴器标准
GB/T 12922-1991 弹性阻尼簧片联轴器
GB/T 14653-1993 挠性杆联轴器
JB/T 9147-1999 JM膜片联轴器（代替ZB/T J19022-90）
JB/T 8869-2000 JS蛇形弹簧联轴器（代替ZB/T J19023-90）
非金属弹性元件弹性联轴器标准
BG/T 2496-1996 弹性环联轴器（代替GB 2496-81）
BG/T 4323-1984 TL弹性套柱销联轴器
BG/T 5014-1985 HL弹性柱销联轴器
BG/T 5015-1985 弹性柱销齿式联轴器
BG/T 5272-1985 ML梅花形滑贺弹性联轴器
BG/T 5844-1986 UL轮胎式联轴器
BG/T 10614-1989 芯型弹性联轴器
JB/T 5511-1991 H型弹性块联轴器
JB/T 5512-1991 LAK多角形橡胶联轴器
JB/T 7849-1995 径向弹性柱销联轴器
JB/T 7684-1955 LAK鞍形块弹性联轴器
JB/T 9148-1999 弹性块联轴器（代替ZBJ 19029-90）
安全联轴器标准
JB/T 5986-1992 钢砂式安全联轴器
JB/T 5987-1992 钢球式安全联轴器
JB/T 6139-1992 AMN内张摩擦式安全联轴器
JB/T 7355-1994 AYL型液压安全联轴器
JB/T 7682-1995 蛇形弹簧安全联轴器
齿式联轴器
GICL鼓型齿式联轴器
GICLZ鼓形齿式联轴器
GⅡCL鼓形齿式联轴器
GⅡCLZ鼓形齿式联轴器
GCLD鼓型齿式联轴器
TGL尼龙内齿圈联轴器
WG鼓型齿式联轴器
轮胎式联轴器
UL 型轮胎式联轴器
LA 型轮胎式联轴器
LB 型轮胎式联轴器
DL 多角形橡胶联轴器
星形弹性联轴器
XL 系列星形弹性联轴袜让厅器
LXD单法兰星形联轴器
XLS双法兰型星形联轴器
LXZ带制动轮星形联轴器
LXP带制动盘型联轴器
LXT接中间套型联轴器
LXJ接中间轴告隐星形联轴器
LXQ接中间轴球铰联轴器
梅花形弹性联轴器
LM(原ML)梅花联轴器
LMS(原MLS)梅花联轴器
LMD(原MLZ）梅花联轴器
LMZI(MLLI)梅花联轴器
LMZⅡ(MLLⅡ)联轴器
带制动轮梅花形弹性联轴器
联轴器图片：
