KTR是外国品牌吗?
是的

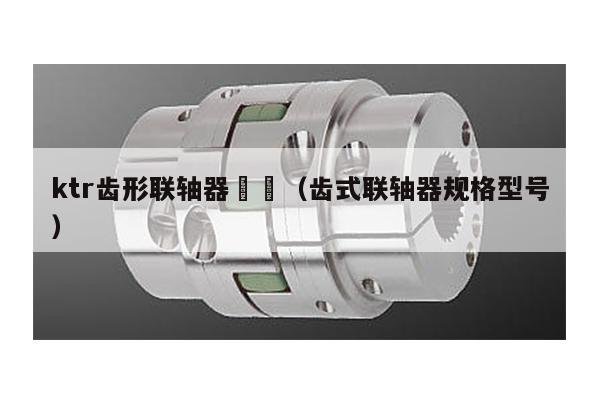

德国KTR 品牌简介
KUPPLUNGSTECHNIK GMBH自从进入中国市场以来,凭借其优良的品质、丰富的产品种类以及热情的服务,在中国联轴器市场取得了极大的成功,尤其是其ROTEX系列联轴器,在中国的CNC以及工程机械行业占领了较大的市场份额。
KTR连轴器广泛应用于工程机械、机床、冶金、石油化工设备及各种通用机械等，几乎所有需要动力传递的机械设备中都要用到KTR的产品。由于其的性能和优良的品质，KTR的产品已为世界各地的设备厂商所采用。
KTR联轴器特点：
有钢质轴套,扭向弹性,免维护,吸收振动;
轴向插入式安装,失效保护;
良好的动态特性;设计紧凑,惯性小;
成品孔径公差按照ISO标准为H7,键槽宽公差标准DIN 6885/1为JS9.
KTR联轴器弹性体的正常工作温度为-40-+100℃,允许的zui高瞬时温度为120℃.弹性体的肖氏硬度通常为92 Shore A,若需传递更高扭矩,可选用硬度为95/98 Shore A和64D-F的弹性体.弹性体耐磨,抗油,抗臭氧,抗老化,其耐水解性适合热带气候地区.由于具有的内部缓冲,能保护传动不受过载的影响宽激行.
德国KTR公司主要产品有：KTR联轴铅伏器、KTR曲面齿联轴器、KTR尼龙曲面齿慎哗联轴器、KTR特种曲面齿联轴器、KTR扭力限制器、KTR涨紧套、KTR力矩转速检测仪
十字滑块联轴器的型号有哪些？
联轴器的种类:
1）刚性联轴器(无补偿能力)
2）挠性联轴器（有补偿能力）： 1（无弹性元件）2（ 有弹性元件 ）
一 无弹性元件的挠性联轴器： 这类联轴器因具有挠性，故可补偿两轴的相对位移。但因无弹性元件，故不能缓冲减振。常用的有以下几种：
1 凸缘联轴器(1)
这是普通凸缘联轴器,采用铰制孔用螺拴联接 ，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
2 凸缘联轴器(2)
这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
3 凸缘联轴器(3)
这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
4 十字滑块联轴器
十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
5 滑块联轴器
滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。由于中间滑块的质量较小，具有弹性，可应用于较高的转速。结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
6 万向联轴器
十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
7齿式联轴器
齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。依靠内外齿相啮合传递扭矩。齿轮的齿廓曲线为渐开线，啮合角为20°。 这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
二 有弹性元件的挠性联轴器
这类联轴器因装有弹性元件，不仅可以补偿两轴间的相对位移，而且具有缓冲减振的能力。弹性元件所能储蓄的能量越多，则联轴器的缓冲能力愈强；弹性元件的弹性滞后性能与弹性变形时零件间的摩擦功愈大、则联轴器的减振能力愈好。这类联轴器目前应用很广，品种亦愈来愈多。
1 滚子链联轴器
这种联轴器是利用一条公用的双排链同时与与两个齿数相同的并列链轮啮合来实现两半联轴器的联接。
2 弹性套柱销联轴器
这种联轴器的构造与凸缘联轴器相似，只是用套有弹性套的柱销代替了联接螺栓。因为通过蛹状常用耐油橡胶，以提高其弹性。半联轴器与轴的配合孔可作成圆柱形或圆锥形。
3 弹性柱销联轴器
这种联轴器的结构如左图所示，工作时转矩通过两半联轴器及中间的尼龙柱销而传给从动轴。为了防止柱销脱落，在半颤嫌联轴器的外侧，用螺钉固定了挡板。
这种联轴器与弹性套柱销联轴器很相似，但转矩的能力很大，结构更为简单，安装、制造方便，耐久性好，也有一定的缓冲和吸振能力，允许被联接两轴有一定的妯向位移春滑，适用于轴向窜动较大、正反转变化较多和起动频繁的场合，由于尼龙柱销对温度较敏感，故使用温度限制在-20～+70°C的范围内。
4 星形弹性联轴器
两半联轴器上均制有凸牙，用橡胶等类材料制成的星形弹性件，放置在两半联轴器的凸牙之间。工作时，星形弹性件受压缩并传递转矩。这种联轴器允许轴的径向位移为0.2mm，偏角位移为1°30'。因弹性件只受压不受拉，工作情况有所改善，故寿命较长茄森手。
5 梅花形弹性联轴器
这种联轴器如左图所示，其结构形式及工作原理与星形弹性联轴器相似，但半联轴器与轴配合的孔可作成圆柱形或圆锥形，并以梅花形弹性件取代星形弹性件。弹性件可根据使用要求选用不同硬度的聚氨酯橡胶、铸型尼龙等材料制造。工作温度范围为-35～+80°C，短时工作温度可达100°C，传递的公称转矩为16～25000Nm。
6 轮胎联轴器
轮胎联轴器用橡胶或橡胶织物制成轮胎状的弹性元件，两端用压板及螺钉分别压在两个半联轴器上。这种联轴器富有弹性，具有良好的消振能力，能有效地降低动载荷和补偿较大的轴向位移，而且绝缘性能好，运转时无噪声。缺点是径向尺寸较大；当转矩较大时，会因过大扭转变形而产生附加轴向载荷。为了便于装配，有时将轮胎开出径向切口，但这时承载能力要显著降低。
7 膜片联轴器
膜片联轴器的典型结构如左图所示。其弹性元件为一定数量的很薄的多边环形（或圆环形）金属膜片叠合而成的膜片组，在膜片的圆周上有若干个螺栓孔，用绞制孔用螺栓交错间隔与半联轴器相联接。这样将弹性元件上的弧段分为交错受压缩和受拉伸的两部分，拉伸部分传递转矩，压缩部分趋向皱折。当机组存在轴向、径向和角位移时，金属膜片便产生波状变形。
安全联轴器（单剪的，双剪的）
这种联轴器有单剪的和双剪的两种。这类联轴器由于销钉材料机械性能的不稳定，以及制造尺寸的误差等原因，致使工作精度不高；而且销钉剪断后，不能自动恢复工作能力，因而必须停车更换销钉；
齿式联轴器的特性是什么?
鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点)：
1、承载能力强。在相同的内齿套外径和联轴器最大外径下，鼓形齿兆尺洞式联轴器的承载能力平均比直齿式联轴器提高15～20%；族枯
2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1º；，而鼓形齿式联轴器的许用角位移为1º；30''，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；
3、鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长；
4、外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。
5、传动效率高达99.7%。基于经上特点，国内外已普遍以鼓形齿替代直齿式联轴器。UMA生产的鼓形齿式联轴器品种规格齐全，并符合相应的标准。鼓形齿式联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的困禅机械。
KTR联轴器如何判断是不是仿的
看中间弹碧禅性体上有没有标注 KTR GS加数字如19 24 等等
江苏那边有做仿品的 在悔友尘看下字那里告帆有没有挤压痕迹 如果有就是假的
欧凯联轴器好还是德国KTR联轴器好?
嘿嘿。。。这个似乎很难比较呢？第一两个品牌的联轴器都是采用德国持技术，第二质量衡晌盯，精咐和度耐用方面也差不多，第三性价比方面欧凯联轴器比谨前德国KTR联轴器要高很多
齿式联轴器详细资料大全
齿式联轴器指的是依靠内外轮齿啮合来传递转矩。由于半联轴器的外齿齿顶加工成球面(球面中心应位于轴线上)，且使啮合齿间具有较大的齿侧间隙，从而使它具有良好的补偿两轴作任何方向位移的能力。如果将外齿轮修形成鼓形齿，则更有利于增大联轴器的补偿综合位移的能力。
基本介绍 中文名 ：齿式联轴器 外文名 ：gear coupling 名词属性 ：机械零件 原理 ：内外齿啮合 概述,特点,分类及特点,齿式联轴器不对中,分类,原因,扭转振动,检修方法, 概述 齿式联轴器是可移式刚性联轴器中的一种。它是利用内外齿啮合来实现两半联轴器间的扭矩和旋转运动的传递，适用于联接两同心轴的传动轴系，具有一定补偿两轴相对位移的性能。其结构如图一，它是由内齿圈、齿轴套及端盖等主要零件组成，一般小尺寸的齿式联轴器端盖和内齿圈可组成整体式。 齿式联轴器由于其结构紧凑、承载能力大、使用速度范围广、工作可靠等特点而在冶金、矿山、起重运输、石油和船舶等各类机械行业得到广泛套用。 特点 齿式联轴器径向尺寸小，承载能力大，长用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器的角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。 目前，在市场上比较常见的齿式联轴器有一般结构齿式联轴器，鼓型齿式联轴器，尼龙齿式联轴器等。其中，鼓型齿式联轴器型号众多，套用广泛。 分类及特点 齿式联轴器按其外齿轴套轴向齿形的不同，可分成三种形式，即直齿齿式联轴器、鼓形齿式联轴器和特殊鼓形齿式联轴器。无论那一种，其内谈贺齿圈与渐开线直齿内齿轮除在轮齿的顶隙系数选取上有所区别外，其它都一样。 齿式联轴器 直齿齿式联轴器的外齿轴套的轴向齿坯可加工成直线核蚂和圆弧形两种，而分度圆和齿根圆都为直线，这种联轴器的啮合形式和渐开线圆柱齿轮内外齿啮合完全一样。通过增大内外齿的齿侧间隙，来补偿两轴间的相对位移，但补偿量含氏派有限。 鼓形齿式联轴器外齿轴套的齿顶加工成圆弧，即齿坯加工成球面，在齿中心平面且与节圆柱面相切的截面内，齿形成鼓形，即所谓的鼓形式联轴器。其特点是： 1、承载能力高，以弯曲强度计算，在相同条件下，比直齿齿式联轴器传递的扭矩提高15～30%； 2、结构合理，性能可靠，由于齿侧呈鼓形，使轴线在一定的角度条件下，其接触情况得到改善，从而降低了接触应力，消除了直齿联轴器齿端部载荷集中，即消除了棱边挤压，改善了工作性能。 3、补偿性能好，外齿轴套齿形呈鼓形，增大了所联两轴允许的相对偏移，其允许的倾角最大可达6度，一般推荐1.5°～2.5°。 齿式联轴器不对中 分类 联轴器不对中分为偏角不对中、平行不对中和综合不对中。偏角不对中是 联轴器端面存在瓢偏,两个半联轴器的轴心线呈一个夹角，在旋转状态下产生 激振力而诱发振动回响。平行不对中是两个半联轴器的轴心线不在同一条直线 上，而是相互平行保持一段距离,在旋转状态下产生振动回响。综合不对中是 实际旋转机械中最为常见的不对中现象，它既有偏角不对中，又有平行不对 中，是两者的综合。 原因 在制造过程中，由于工艺或测量等原因造成端面与轴心线不垂直或端面螺栓孔的圆心线与轴颈不同心。在安装过程中，拧紧连线螺栓（齿套螺栓）后使转轴产生变形,这时轴颈存在较大的晃度。有时也由于联轴器圆周方向连线螺 栓紧力存在差别,也会引起像联轴器端面瓢偏一样的情况。在运行过程中，如 果工况变化剧烈，如带负荷过程中，当负荷带到某一数值(即轴系扭矩增加到 一定值)时,联轴器发生相互错位,轴系对中状态发生变化,联轴器连线的转子振 动回响会发生突变。轴系扭矩在瞬间发生较大变化,对传递扭矩的联轴器形成 冲击，使联轴器相互错位，轴系对中状态发生变化。 扭转振动 齿式联轴器的扭转振动进行了分析研究，主要利用傅立叶级数解法，以间隙、阻尼、激振力为参数，对齿式联轴器连线轴系的扭转振动进行了非线性分析；则对齿轮联轴器连线轴系的轴向振动进行了大量的试验，并定性地说明产生轴向振动的主要原因，指出轴向振动主要是由于不对中和齿面的摩擦力所引起的，当没有轴向恢复力或推力轴承时将发生较大的轴向窜动。 齿式联轴器 振动分析是预测联轴器不对中的技术之一，它能判断设备状态的逐渐变化趋势，但当判断一台设备是否处于不对中状态时，需要有以往很多数据及事例做参考，还要区别出是轴承、润滑油、联轴器，还是连线固定的问题，所以有一定的局限性。红外照相技术则能在设备状态不佳时，将轴承、电机壳体、联轴器等过热的部位区分开来，并确定联轴器的对中误差，再结合以振动分析等其它预测技术，其效果会更好。 文献则通过对高速回转的汽轮发电机、送风机进行了试验，对齿式联轴器引起的弯曲振动进行了简要的说明；文献在不平衡量、润滑条件、间隙、误差、负荷等不同的参数条件下对齿式联轴器连线轴系进行了弯曲振动试验；另外山内和染谷等人对齿面在干摩擦力作用下对半联轴器系统的弯曲振动进行了非线性分析，文中指出齿式联轴器的振动主要与内外齿轮不对中和齿面摩擦有关，在高速回转的情况下要特别注意齿面的润滑。 检修方法 齿式联轴器的品种有上百种之多，但基本形式就是两种：1、内齿和外齿结合式；2、端面齿结合式。其他形式都是在这两种基础上的变形。内齿外齿结合式的齿式离合器传递扭矩比较大，设计时考虑到用户的不同需求，有意设计成在齿两边的轴端的长度不一致，以便用户可以根据需要选择安装方向。所以，并没有规定哪一端朝哪里。安装时要注意：1、假如是原来的设备上更换，那么一般要和原来的方向一致，假如是新设计制造的设备，那么要在不与周边其它零件有干涉的前提下，按内、外齿结合面越多越可靠的原则安装。 齿式联轴器检修时一般按以下方法进行： 1、检查联轴器齿面啮合情况，其接触面积沿齿高不小于50%，沿齿宽不小于70%，齿面不得有严重点蚀、磨损和裂纹。 2、联轴器外齿圈全圆跳动不大于0.03mm，端面圆跳动不大于0.02mm。 3、若须拆下齿圈时，必须用专用工具，不可敲打，以免使轴弯曲或损伤。当回装时，应将齿圈加热到200℃左右再装到轴上。 外齿圈与轴的过盈量一般为0.01~0.03mm。 4、回装中间接筒或其它部件时应按原有标记和数据装配。 5、用力矩扳手均匀地把螺栓拧紧。
